| Mad_Max | Дата: Понедельник, 02.03.2015, 17:11 | Сообщение # 1 |
|
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Offline
| Всем доброго времени суток! Добрались у меня руки до переделки своего КТ (наконец-то). В этой теме буду выкладывать свой вариант переделок этого танка. Цель: получить модель на каждый день, место использования - преимущественно в помещении, с возможным использованием и на природе, приложить минимум усилий и денсредств))
Изначально танк был мягко говоря сделан кое как чтобы ездило - провода в куче, динамик примастрячен, ну и так далее в том же духе.
Фото ДО:
Естественно такая куча проводов 1) некрасиво и 2) что гораздо хуже - попадает в шестерни поворота башни, клинит ее (в бою сильно неприятно, знаете ли...)
Волевым решением решил его полностью разобрать и переделать. На танке помимо всего прочего стоит полимерный аккум, требующий биппера разряда (низкого напряжения на аккуме)ю Позволяет кататься танку ооочень долго (разрядил за 4 часа почти непрерывных покатушек не больше трети заряда)
Что имеем внутри:

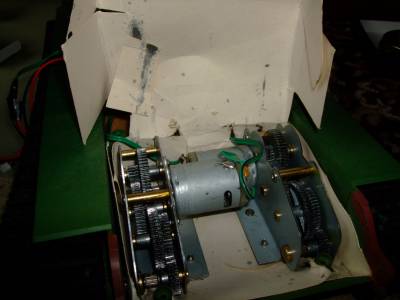

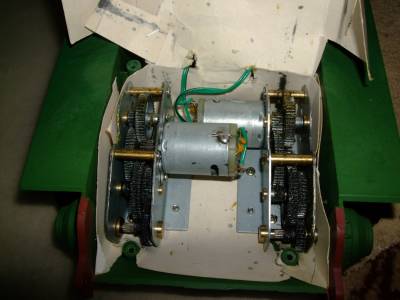

Редуктора силумин, катаю их уже полгода, состояние на фото.

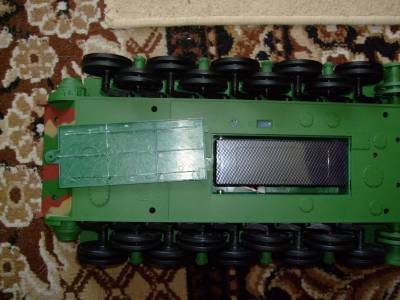

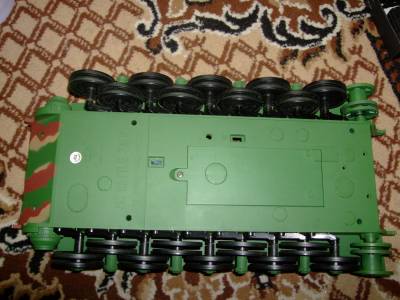

Переключатели питания, включения дыммашины и регулировки звука уже выведены ранее наверх, потому днище полностью заливаю все дырки и щели (что кстати горздо проще сделать чем на тигре 1). Также, были срезаны ребра жесткости на крышке аккумуляторного отсека, так как по высоте аккумулятор не влезает полностью и крышка по середине становится дугой.
Заливается клеящим пистолетом, прихода которого я как раз и ждал до начала переделок.
|
| |
| |
| Mad_Max | Дата: Понедельник, 02.03.2015, 17:17 | Сообщение # 2 |
|
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Offline
|

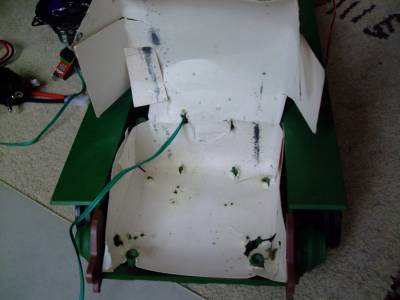

Редуктора смазаны литолом и закрыты картонкой

|
| |
| |
| Mad_Max | Дата: Понедельник, 02.03.2015, 17:34 | Сообщение # 3 |
|
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Offline

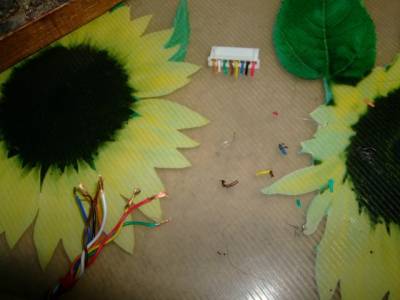

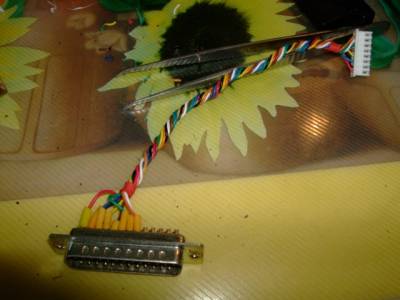

| Все провода, идущие к башне были отрезаны и припаяны к единому штекеру

Вместо штатного динамика напрямую подключен автомобильный, насчет усилителя пока что думаю
Динамик по кругу проложен поролоном
Для установки полимерного аккумулятора пришлось сделать отверстия под штекеры:
|
| |
| |
| Mad_Max | Дата: Понедельник, 02.03.2015, 17:45 | Сообщение # 4 |
|
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Offline
| В шлейфе остался 1 свободный провод, через который можно пустить антенну, но так как в последнее время нашел способ улучшить прием (использовать танк без антенны), не хочу экспериментировать и испортить результат.

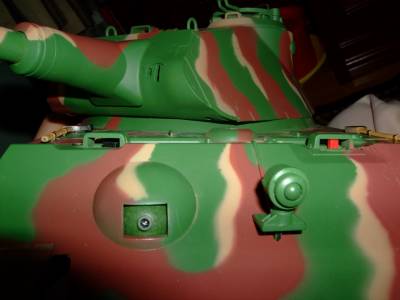

Кстати, покрасил приемный грибок в "хаки":
Поставил редуктора 3:1, пока что доволен.
Описание подключения реле, для отключения "дерганья" в момент отката
В момент включения двигателя отката срабатывает реле (параллельно двигателю подключаем обмотку реле), чтобы двигатель из замкнутого состояния переходил в разомкнутое - для этого в разрыв "-" двигателей (или плюса, не суть) припаять "ходовую" часть релешки. Вот и все дела. Только надо по 1 штуки реле на каждый двигатель.
|
| |
| |
| Mad_Max | Дата: Вторник, 25.10.2016, 15:24 | Сообщение # 5 |
|
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Offline
| Прошло почти 4 года... много всего произошло за это время, но решил, пока есть свободная минутка собрать танк.
Как и изначально - осталась концепция использования стандартной ХЛ электроники с ИК-боем ХЛ.
Установил плату управления 2,4ГГц 2-го поколения (как Т-90 ко мне приедет, сниму 3-е поколение),поставил новые редукторы взамен старых МАТО (их надо разобрать, почистить-смазать, позже верну на место).
Поставил опытные образцы самодельных редукторов от Exitus'а, кто ко мне приезжал в магазин - видел. В дальнейшем эти редукторы поставим в серию.
|
| |
| |
| Mad_Max | Дата: Вторник, 25.10.2016, 15:32 | Сообщение # 6 |
|
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Offline
| Сделал быстроразъемный верх, крышка на 2-х интернет кабелях, а башня на 8 + 3 пиновых разъемах
|
| |
| |
