| На модернизацию поступил современный танк Леопрад
В первую очередь установка системы ИК-боя:

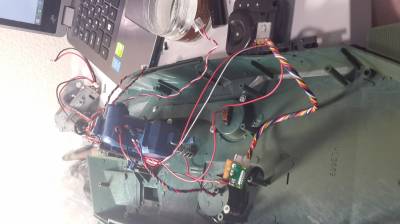

Вместо стандартного светодиода индикации выстрела установлен ИК-диод, замена оказалась более трудоемкой, чем на других танках из-за труднодоступности и хлипкости конструкции, а также того, что он был залит в избытке китайским суперклеем. Тем не менее, замена прошла успешно.

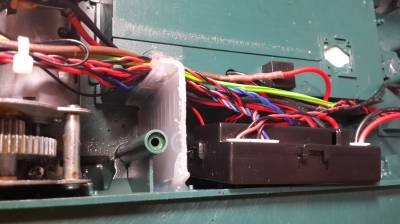

Имеющиеся в беспорядке провода были аккуратно уложены в предназначенный для этого паз пневмопушки. Странно что так не сделали с завода.

|
| |
| |
|
| Mad_Max | Дата: Воскресенье, 01.11.2015, 23:27 | Сообщение # 2 |
|
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Offline

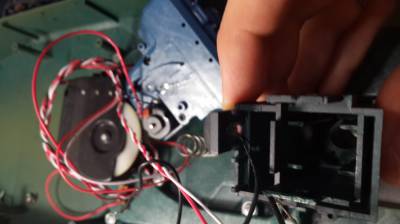

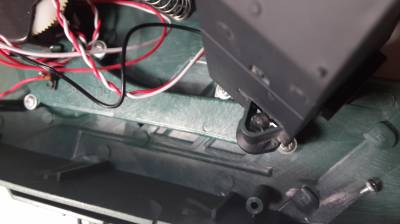

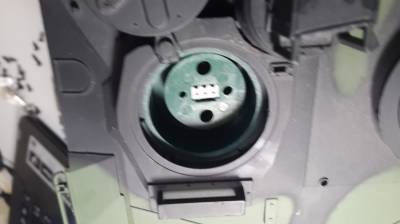

| Снимаем механизм подъема опускания и ставим грибок, прикручиваем его к дну люка командира, делаем отверстие для проводов и все спаиваем

|
| |
| |
|
| Mad_Max | Дата: Воскресенье, 01.11.2015, 23:32 | Сообщение # 3 |
|
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Offline

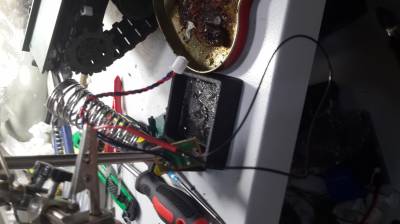

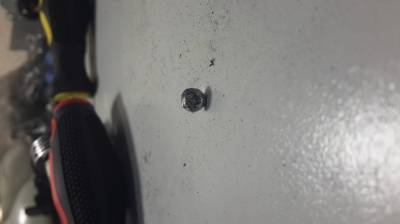

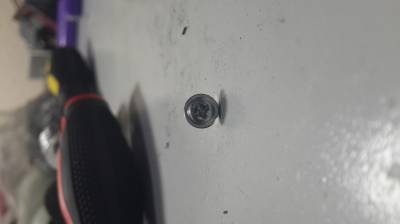

| Для того чтобы прикрутить монтажную плату ИК-боя необходимо было уменьшить шляпку шурупа

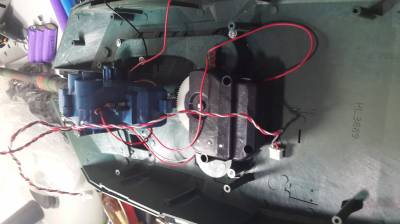

И собираем все вместе
|
| |
| |
|
| Mad_Max | Дата: Воскресенье, 01.11.2015, 23:43 | Сообщение # 4 |
|
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Offline

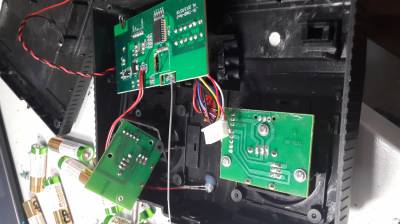

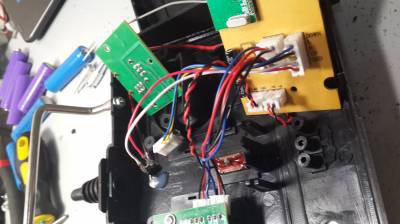

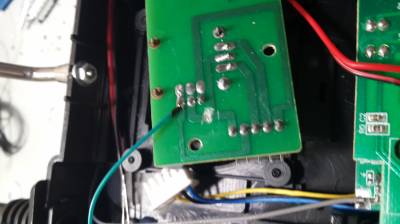

| Пульт был перепаян, чтобы при движении левого стика вверх происходил ИК-выстрел как с кнопки, а выстрел из пневмопушки. который был раньше с верхнего положения левого стика - был с кнопки.

Как обычно мы делаем, убрали замыкание на плату в выключателе.
|
| |
| |
|
| Mad_Max | Дата: Воскресенье, 01.11.2015, 23:47 | Сообщение # 5 |
|
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Offline
| Дым-машина имела избыточную длину трубоки и в месте изгиба скопилась жидкость и мешала выходу "выхлопа". Однако, в дальнейшем оказалось, что сама дым-машина уже дает крайне слабый выхлоп и необходима замена.
|
| |
| |
|
| Mad_Max | Дата: Воскресенье, 01.11.2015, 23:51 | Сообщение # 6 |
|
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Offline

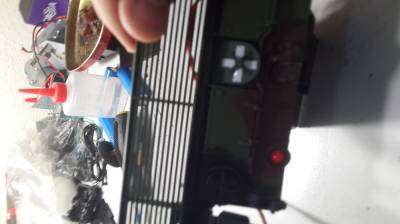

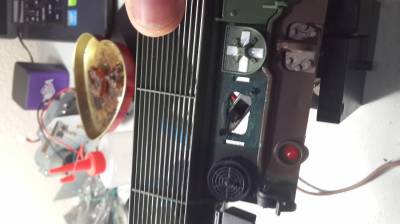

| Перенос выключателей на задний бронелист, под ящики.

|
| |
| |
|
| Mad_Max | Дата: Воскресенье, 01.11.2015, 23:52 | Сообщение # 7 |
|
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Offline
| Провода пришлось удлинять и прокладывать по-нормальному провода к задним огням.

Вот итоговый вид задних выключателей (скрыты и открыты)

|
| |
| |
|
| Mad_Max | Дата: Воскресенье, 01.11.2015, 23:57 | Сообщение # 8 |
|
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Offline

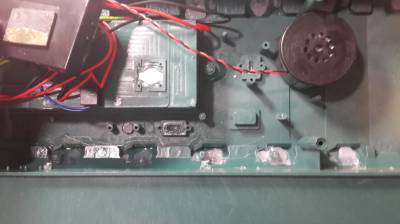

| Плата была помещена в "короб" между бортом танка, аккумуляторным отсеком и двумя перегородками, которые ставили дополнительно. Отверстия в ванне танка были залиты термоклеем.

|
| |
| |
|
| Mad_Max | Дата: Воскресенье, 01.11.2015, 23:58 | Сообщение # 9 |
|
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Offline
| Добавляем емкий аккумулятор на 4700 мач, хорошую зарядку на 1А и танк отправляется в руки заказчику!
|
| |
| |
