Тигр-1, Тайген (Mad_Max)
Mad_MaxДата: Вторник, 19.05.2015, 13:51 | Сообщение # 1
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Online
Всем доброго времени суток.

В этой теме расскажу про сборку Тигра-1.

Сначала переставил родные торсионы на пружины. Довольно трудоемкий процесс, так как вся конструкция на рамке и, пока она не зафиксирована, отдельные оси все время выпадают. Обратите внимание, ключ для болтов там на 5,5 (!!!), нестандартный. Остальное на маленький шестигранник закручивается.

По непонятной причине, оси оказались длиннее необходимого и уголки, на которые они крепились не вставали на посадочные места. Пришлось с каждой оси стачивать около 1-1,5 мм длины.

Прикрепления: 2848786.jpg(130.4 Kb) · 4140618.jpg(114.3 Kb)

Mad_MaxДата: Вторник, 19.05.2015, 13:56 | Сообщение # 2
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Online

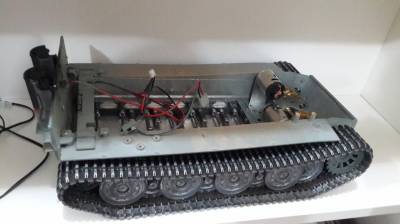

После сборки, начал устанавливать балансиры и колеса. Тут есть один минус в катках - оси там целые, а у меня на ванне от КВ-2 сделана выборка под винт, чтобы надежней держалась - винт упирается не в край цилиндра, а в плоскую часть больше контакт и нет возможности выпадания оси. В любом случае, закрутил чуть потуже - будет держаться, пока проблем не вижу.



Проблема оказалась в балансире, который неожиданно лопнул. Оказалось, что нарушена была центровка отверстия ванны относительно выхода посадочной оси.

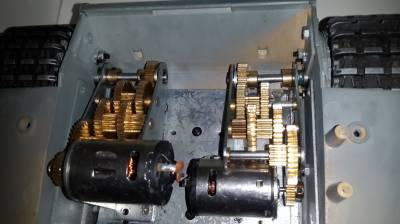

Дополнительно, на редукторы (поставил МАТО, благо у меня их много, хотя если бы был выбор - поставил бы что-нибудь посерьезней), заменены валы на стальные, установлены также хабы на выходы осей.

Прикрепления: 0002033.jpg(103.0 Kb) · 3907153.jpg(50.3 Kb) · 8074580.jpg(116.9 Kb) · 7887515.jpg(121.4 Kb) · 3889716.jpg(84.3 Kb)

Mad_MaxДата: Понедельник, 29.06.2015, 12:08 | Сообщение # 3
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Online

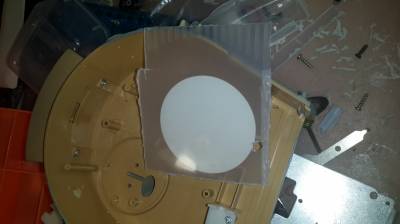

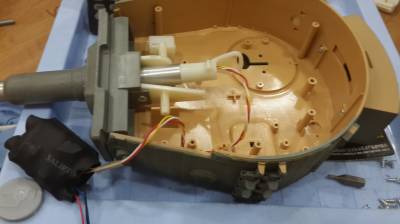

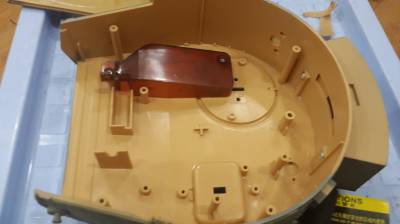

Установка отката азиатам. Родная крепежная пластина не подошла, пришлось собирать свою и подгонять по форме к башне.

Прикрепления: 8337839.jpg(68.0 Kb) · 5568172.jpg(82.8 Kb) · 4323115.jpg(82.1 Kb) · 6707711.jpg(79.5 Kb)

Mad_MaxДата: Понедельник, 29.06.2015, 12:14 | Сообщение # 4
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Online

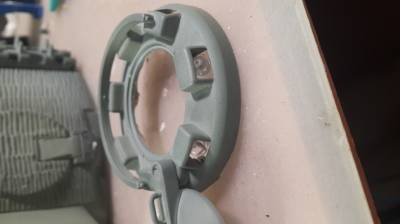

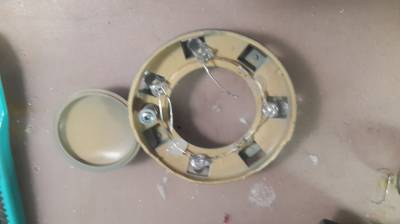

Мой оригинальный способ установки индикации для ИК-системы боя

Прикрепления: 5048320.jpg(68.0 Kb) · 0768920.jpg(67.2 Kb) · 5486434.jpg(115.8 Kb)

Mad_MaxДата: Среда, 01.07.2015, 09:52 | Сообщение # 5
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Online

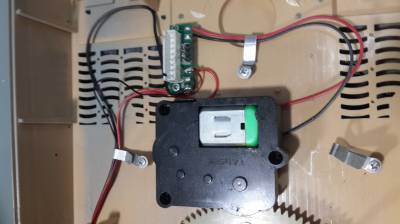

Переделка родной проводки, на новую + разъемы

Прикрепления: 1233476.jpg(104.8 Kb) · 5398490.jpg(113.5 Kb)

Mad_MaxДата: Пятница, 03.07.2015, 17:19 | Сообщение # 6
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Online
Вчера успешно прошли первые ходовые испытания, настроено управление и расходы стиков на пульте. Пока что электроника и проводка в ванне не монтировалась. Смазаны и немного обкатаны редукторы.

Прикрепления: 7178911.jpg(138.1 Kb)

Mad_MaxДата: Воскресенье, 05.07.2015, 00:06 | Сообщение # 7
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Online
Прокладка проводки в корпусе.

Прикрепления: 4588001.jpg(162.8 Kb)

Mad_MaxДата: Воскресенье, 05.07.2015, 00:07 | Сообщение # 8
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Online
Итоговый вид после сборки (до покраски):





Низ полностью металл от Тайгена - катки, ведущие, ленивцы, гусеницы, ванна, балансиры.
Заменена подвеска с торсионов на пружины.
Редукторы мато.
Плата управления - Кларк ТК22 + flysky 6 канальный с дисплеем + аккумулятор 4600 мач + проводка на разъемах, разборная
Откат ствола азиатам + газоразрядная вспышка + новый ствол
Система боя - ХЛ + Тамия + Ремонт + Бронемашины (установлен тяжелый танк + сигналы Тамия)
Прикрепления: 5808061.jpg(123.3 Kb) · 6476647.jpg(109.0 Kb)

Mad_MaxДата: Суббота, 11.07.2015, 22:39 | Сообщение # 9
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Online


Настройки заводские, инерция выключена, раздрай включен, поэтому немного резко ездит. + покрытие газон.

Mad_MaxДата: Понедельник, 13.07.2015, 13:59 | Сообщение # 10
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Online

brabus204Дата: Пятница, 24.07.2015, 21:42 | Сообщение # 11
Рядовой
Группа: Пользователи
Сообщений: 5
Награды: 0
Статус: Offline
Видео не отображается в двух крайних сообщениях. На планшете - на компе не смотрел.

Mad_MaxДата: Воскресенье, 26.07.2015, 21:28 | Сообщение # 12
RCTANK-CLUB.RU
Группа: Администраторы
Сообщений: 282
Награды: 0
Статус: Online
Какой у вас браузер? На андроиде в яндекс браузере работает нормально

brabus204Дата: Понедельник, 27.07.2015, 19:38 | Сообщение # 13
Рядовой
Группа: Пользователи
Сообщений: 5
Награды: 0
Статус: Offline
Всё нормально - на компе проверил.

wolff512Дата: Четверг, 28.01.2016, 10:41 | Сообщение # 14
Рядовой
Группа: Пользователи
Сообщений: 1
Награды: 0
Статус: Offline
Самый главный вопрос, где можно приобрести такие торсионы? Можно ссылку
