ИС-2 победный "тринадцатый" (МишGUN)
МишGUNДата: Суббота, 29.08.2015, 23:30 | Сообщение # 1
Рядовой
Группа: Друзья
Сообщений: 11
Награды: 0
Статус: Offline
Доброго времени суток! Решил рассказать о постройке своего советского тяжа. Это мой дебют, поэтому прошу сильно камушками не кидаться .
При сборке этого тамиевского кита постараюсь сделать его похожим (но без фанатизма) на прототип - достаточно известный ис-2 №13

Прикрепления: 9794799.jpg(351Kb)


Сообщение отредактировал МишGUN - Суббота, 29.08.2015, 23:35

ПомощникДата: Понедельник, 31.08.2015, 01:28 | Сообщение # 2
Рядовой
Группа: Друзья
Сообщений: 1
Награды: 0
Статус: Offline
Миш,покажи фото всех апгрейдов пожалуйста

Помогаем.....Недорого.....

МишGUNДата: Четверг, 10.09.2015, 11:53 | Сообщение # 3
Рядовой
Группа: Друзья
Сообщений: 11
Награды: 0
Статус: Offline

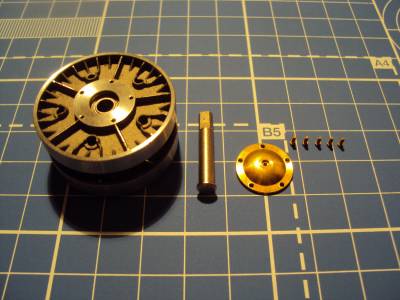

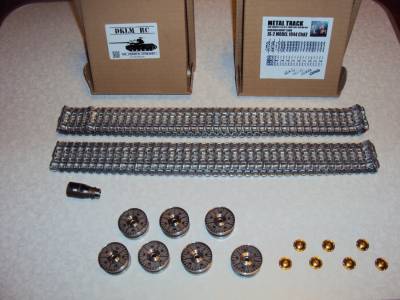

Основным материалом для работы является набор тамии. Для его улучшения были приобретены вкусности от DKLM: стальные катки, металлические гусеницы и цельный дульный тормоз, который японцы зачем-то сделали сборным из двух половинок (мне не понравилось)

Прикрепления: 9597374.jpg(176Kb) · 5138305.jpg(170Kb) · 2294852.jpg(121Kb)

МишGUNДата: Четверг, 10.09.2015, 11:57 | Сообщение # 4
Рядовой
Группа: Друзья
Сообщений: 11
Награды: 0
Статус: Offline
Поработал с передним нижним бронелистом с целью доводки как на фото прототипа. На инструкцию Тамии забиваем - там расположение запасных траков иное. Интересный и не понятный момент - запасные траки японцы сделали без отверстий под пальцы, что в 16 масштабе сильно бросается в глаза. Пришлось рассверливать...
В крайних траках согласно фото находились пальцы, что и было исполнено после рассверливания

Сами траки расположились в порядке как на прототипе. Предполагалось их клеевое крепление, что не внушало надежности, поэтому все траки были закреплены саморезами. Головки саморезов были утоплены и позже спрятаны под шпатлевкой.



У буксировочных крюков и фиксаторов тросов, помимо клеевого соединения, были расплавлены выходящие с обратной стороны бронелиста части

Прикрепления: 8245882.jpg(114Kb) · 5228230.jpg(175Kb) · 3203009.jpg(145Kb)

МишGUNДата: Четверг, 10.09.2015, 20:16 | Сообщение # 5
Рядовой
Группа: Друзья
Сообщений: 11
Награды: 0
Статус: Offline

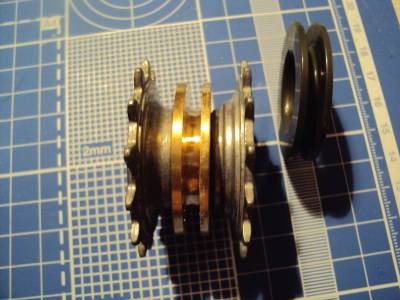

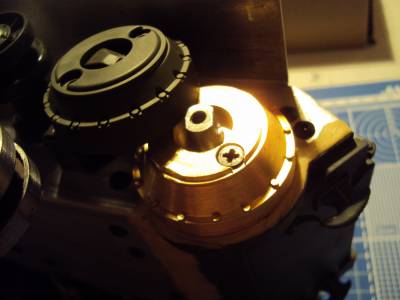

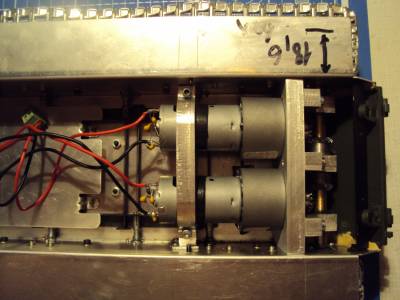

Ходовая часть собиралась по инструкции, без каких-либо изменений. В модели, вместо штатных, установлены редуктора от Тюнинг-ателье Сан Саныча (огромное спасибо за проделанную работу).



Заменены на металл изкоробочные пластмассовые детали, выходные валы установлены на подшипники



Встали на свое место колпаки на каточки

Прикрепления: 8582471.jpg(156Kb) · 6493519.jpg(174Kb) · 7894232.jpg(102Kb) · 4077797.jpg(157Kb) · 1599294.jpg(150Kb) · 6201638.jpg(164Kb)

МишGUNДата: Четверг, 10.09.2015, 22:53 | Сообщение # 6
Рядовой
Группа: Друзья
Сообщений: 11
Награды: 0
Статус: Offline
Потихоньку начинаем колдовать над башней. В механизме подъема-опускания ствола рычаг заменен с пластмассового на металлический

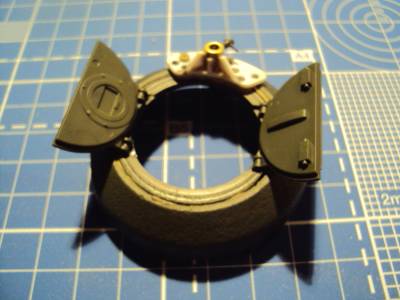

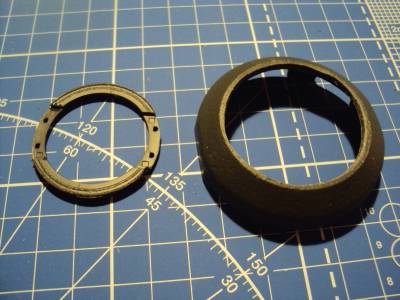

К сожалению Тамия предлагает безальтернативный вариант установки ком.башенки - с открытием створок только вперед-назад, а хотелось бы как на фото - открытие в стороны (похоже командиру так было удобней). Пришлось немного доработать: аккуратно выпилил кольцо, к которому крепятся створки люка ,
развернул на 90 градусов и закрепил в новом положении. Плюс добавил на башенке небольшой хенд мейд в виде крепления для ДШК

Прикрепления: 3153758.jpg(136Kb) · 4737385.jpg(174Kb) · 9595160.jpg(130Kb) · 5465221.jpg(144Kb)

МишGUNДата: Четверг, 10.09.2015, 22:57 | Сообщение # 7
Рядовой
Группа: Друзья
Сообщений: 11
Награды: 0
Статус: Offline

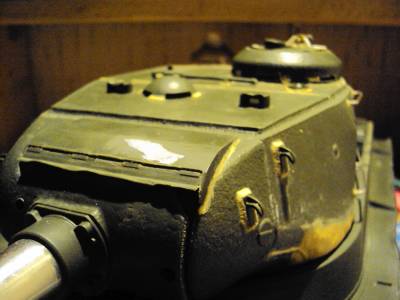

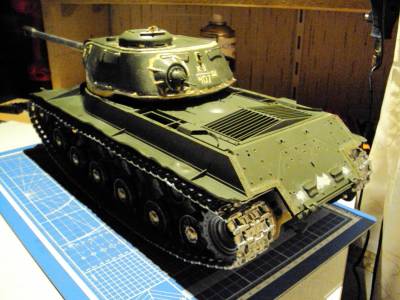

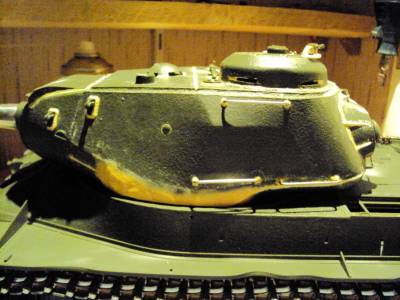

После окончания работы с башней получил на выходе:

1. огранил крышу башни (т.к. крыши у башен завода №200 были граненые );
2. исправил размеры и положение смотровых щелей на комбашенке;
3. на комбашенке установлена подставка для ДШК (hand-made);
4. в перископы вставлены стеклышки от CD;
5. сделал "солнышко" на приливе кормового пулемета;

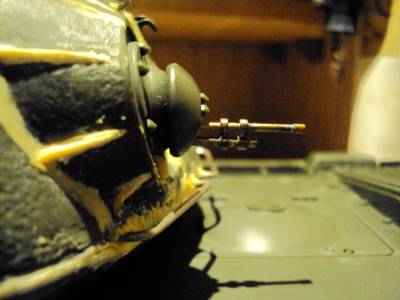

6. вместо обрезка водопроводной трубы, кот. предлагала Тамия, установлен нормальный кормовой пулемет;
7. сделан литиевой номер на корме башни;
8. с правой стороны башни сделано крепление для ДШК по походному (hand-made);
9. немного изменена форма башни и перенесены литиевые швы для соответствия изделиям завода №200;
10. установлен стальной дульный тормоз, вместо пластмассовых половинок Тамии;
12. из-за того, что металлические ствол и дульник сильно перевешивали башню - изнутри был сделан противовес;
13. на корпусе были сделаны сливные отверстия на подбашенной коробке и на защите люка мехвода (спасибо Андрею Drago - сам бы не заметил эту мелочь);
14. согласно прототипу обрезаны и погнуты задние и передние крылья;
15. добавил погнутостей на различные поверхности, кот. были этому подвержены;
16. установлены магниты для закрытия верхней крышки, взамен стандартных болтов;
17. в комбашенку встроены приемники ИК-сигнала для боя (Спасибо Андрейке).

Прикрепления: 1419694.jpg(193Kb) · 2549689.jpg(166Kb) · 5301117.jpg(138Kb) · 8093655.jpg(212Kb) · 2531272.jpg(161Kb) · 7147160.jpg(191Kb)

МишGUNДата: Четверг, 10.09.2015, 23:00 | Сообщение # 8
Рядовой
Группа: Друзья
Сообщений: 11
Награды: 0
Статус: Offline

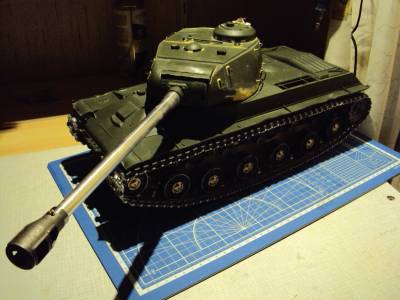

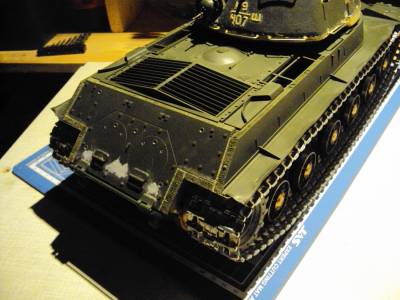

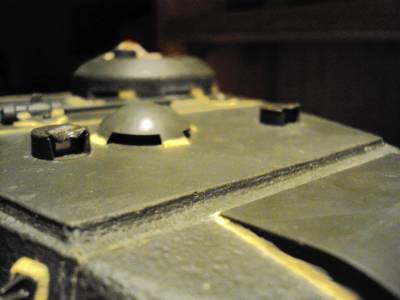

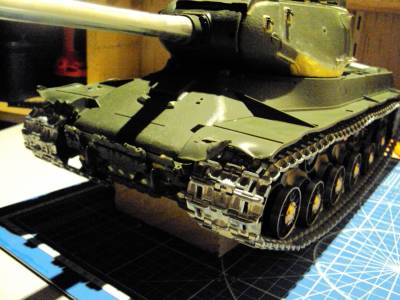

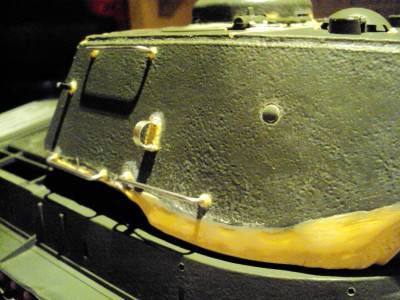

Еще немного фоток

Прикрепления: 4395294.jpg(184Kb) · 3749070.jpg(178Kb) · 6451191.jpg(209Kb) · 1200345.jpg(134Kb) · 7697638.jpg(187Kb) · 7986244.jpg(170Kb) · 6671550.jpg(159Kb)

МишGUNДата: Четверг, 10.09.2015, 23:01 | Сообщение # 9
Рядовой
Группа: Друзья
Сообщений: 11
Награды: 0
Статус: Offline

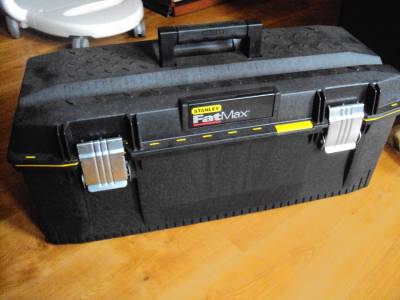

Ну и гараж для машинки:



Работаем дальше...
Прикрепления: 0584841.jpg(169Kb) · 7167747.jpg(200Kb)
